  • 脈沖袋式除塵器勻流噴吹管的設計方案

    發布時間:2021-12-10 作者:碩德環保

      脈沖式除塵器是一種的除塵器,在相關當中具有廣泛的應用。不過在實際應用中,由于其噴吹管中各個噴口流量的不均勻分布,會降低其除塵效率和效果。對此,可采用流量修正、數值模擬等方面,優化設計噴吹管的噴口。利用湍流模型,對雷諾時均方程進行數值求解,從而在噴口半徑分布不同、入口壓力條件不同等情況下,對噴口流量分布和流場結構進行了模擬,地縮短了設計周期,也降低了試驗成本,為優化設計脈沖袋式除塵器噴吹管提供了良好的依據和借鑒。

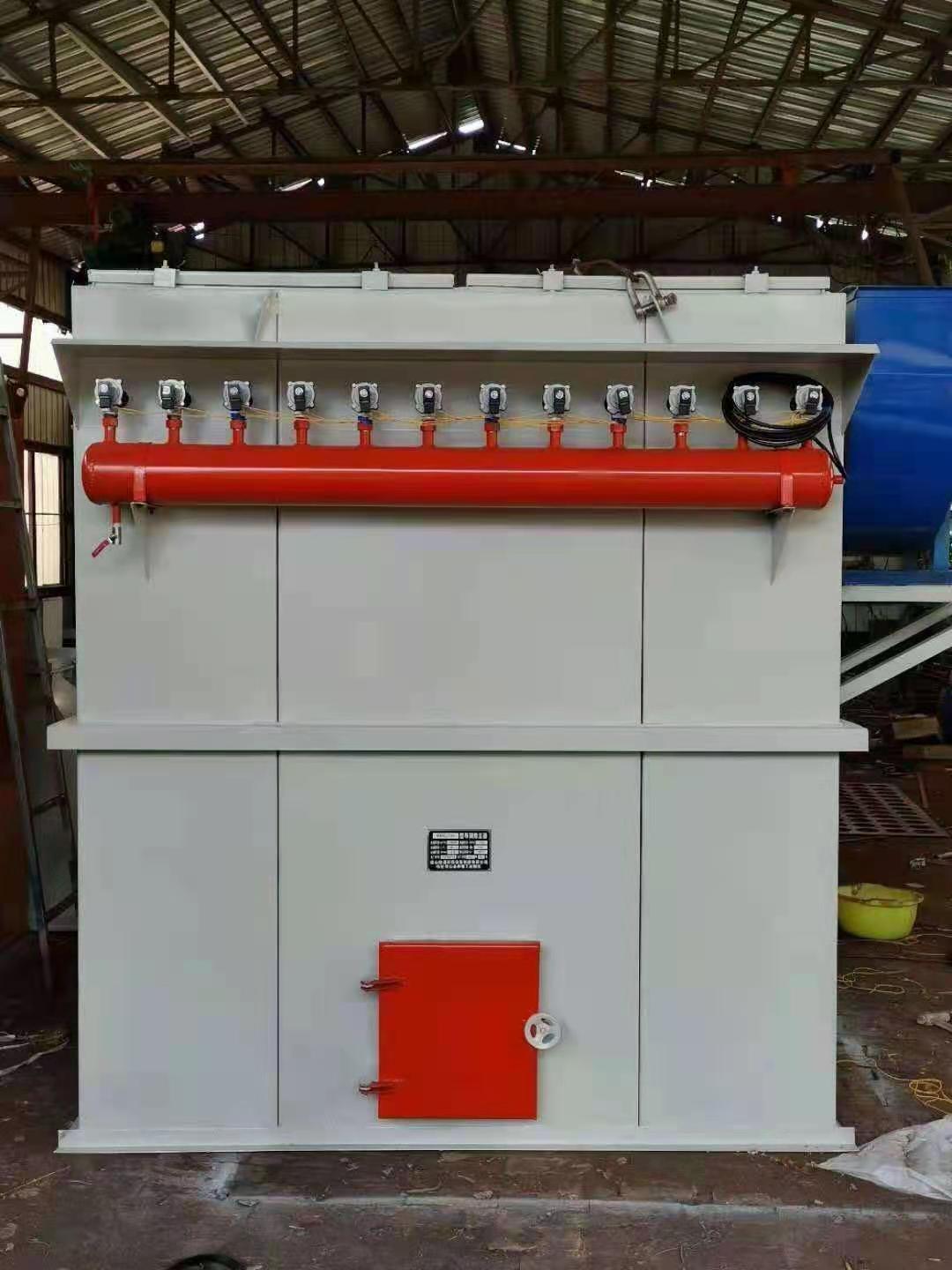

         空氣除塵器主要包括濕式洗滌除塵設備、過濾式除塵設備、電除塵設備、機械式除塵設備等。其中,脈沖袋式除塵器屬于過濾除塵設備中的一種,在實際應用中取得了理想的效果。在脈沖袋式除塵器當中,核心部分和技術關鍵就是清灰系統。在脈沖袋式除塵器當中,氣包、脈沖閥、噴吹管、壓縮空氣系統等共同構成清灰系統。在清灰過程中,利用連接高壓氣包的脈沖閥,能夠?qū)嚎s氣體在0.2s以內向?yàn)V袋中噴入,并將5倍到7倍的二次氣流誘導出。通過二次氣流的膨脹和噴射氣流的沖擊,能夠除去濾袋表面的積灰。



    1 勻流噴吹管的優化設計



    在勻流噴吹管的優化設計當中,利用數值模擬計算,能夠得出對噴口直徑進行修正的流量分布,從而將噴口流量控制到基本相同。結合氣體動力學理論,噴口質量流量與噴口半徑、流量系數、當?shù)氐目倻睾涂倝旱榷加兄苯拥年P(guān)系。如果,在噴吹管內部,具有均勻分布的流場,可以假設流量系數、總壓、總溫等參數為固定值,從而可得出相應的方程式。



    通過這些方程式,能夠?qū)ο鄳?yīng)的修正公式進行推導得出[1]。在數值模擬計算噴吹管流場,并實際進行噴口修正的過程中,首先結合原噴吹管的尺寸,對帶有“等”口徑噴口的噴吹管進行3D模型的建立,同時網格劃分流場區域。然后對邊界條件進行設定,然后數值模擬計算流場,對各個噴口的質量流量進行計算。



    如果,噴口的質量流量都能夠滿足均勻程度的要求,就可對得出的噴口半徑分布進行利用。而如果不能滿足均勻程度的要求,則應當結合之前計算得出的噴口流量值,對各個噴吹裝置的噴口半徑利用相應的修正公式進行修正。然后,結合新的噴口半徑,對3D模型進行重新建立,和重新的網格劃分,再進行上一步驟的計算,指導得出符合均勻程度要求的結果[2]。



    2 噴吹管流場數值模擬



    根據噴吹管的CAD圖紙,可對相應的3D模型進行建立。在噴吹管當中,主要包括了15個噴口和主管道,高壓氣包通過脈沖電磁閥,連接了主管道的左端。對15個噴口進行相應的編號。在清灰過程中,氣包將高壓氣體通入左端入口,經由脈沖電磁閥通入噴吹管。將電磁閥打開100ms的時間。在分塊處理噴吹管模型之后,可將六面體采用cooper的方法生成。有8層貼體附面層網格生成在主管道壁面附近,網格的總數為60萬。在噴吹管的入口位置,脈沖閥只保持了100ms的開啟時間,因此,關內具有非定常流動的流場。對發展充分的流場,采用定常流動計算,對50ms時間內的瞬間流動狀態進行模擬。



    結合不同的氣包壓力,分別設定不同的壓力條件。在實際計算中,采用了相關的試驗數據決定壓力。在噴吹管的入口位置,對壓力入口邊界條件進行了應用。在各個噴口位置,對壓力出口邊界條件進行了應用。將一個標準大氣壓作為背壓,設定300K的溫度,將無滑移絕熱壁面設定為噴吹管壁面。利用中心插分有限體積法,在計算噴吹管流場數值的時候,對時均方程進行求解,其中也包含了能量守恒方程。采用了標準模型的湍流模型,利用基于密度的隱式求解方法進行實際計算。



    3 勻流噴吹管的實際優化



    3.1 修改噴口初始半徑



    結合試驗所得噴吹管的尺寸,可對初始模型進行建立。在特定壓力條件下,對各個噴口流量分布數據進行流場模擬計算。根據計算結果,能夠得知各個噴口之間具有較大的流量差別。距離氣包越近,就具有越小的質量流量。值和值之間,相差超過了兩倍。根據前文提到的半徑修正方法,在經過反復修正之后,也沒有理想的結果。



    及時將噴口截面修正到趨近于主管道截面積,也沒能夠?qū)⒘髁刻岣?。結合初始模型流程模擬計算的結果,對相應的局部速度矢量圖進行繪制[4]。從中能夠看出噴口左側的回流情況。這一情況主要是由于噴口截面積之和過大。如果將噴吹管看作一個噴管,噴口截面積之和已經超出主管道界面截很多,因而具有了擴張性的特點。



    對于亞音速流動來說,這種擴張型噴管只具有增壓和減速的效果,因而會造成局部回流。對此,縮小了初始噴口的半徑,使噴口流量接近均勻。在后續計算中,將突臺去除,設定相同的噴吹管主管道前后口徑。再通過試驗和計算證明,達到了理想的效果。由此可見,應當將噴吹管的主管道設定為統一的管徑。



    3.2 迭代修正噴口半徑



    噴口初始半徑選擇了10mm尺寸,利用相應的修正公式對特定壓力條件下的噴口半徑進行迭代修正,從而得出較為理想的結果。此時各個噴口只具有1%以內的流量差別,在集中不同的壓力條件下,經過迭代修正之后,從噴吹管模型的流場數值模擬結果中能夠看出,在這些不同壓力條件之下,各個噴口之間也縮減到了5%以內的流量差別。



    由于在各種不同情況下,噴口都能夠?qū)崿F(xiàn)較小的流量差別,因而實現了事先設定的計劃。通過以上計算分析,能夠得出理想的半徑分布,并且對相應的二次曲線進行擬合。根據相應的計算結果,能夠得出噴吹管的優化設計原則。在噴吹管當中,所有的噴口界面積之和不能超過主管道的截面積。



    因此,在設計當中,可以先計算噴口的數量,然后對平均半徑加以確定。按照從前到后的順序,噴口半徑根據二次函數規律發生遞減,從而得出均勻噴口流量分布??衫玫拚椒ǖ贸鱿鄳?yīng)的二次函數規律。此外,在噴吹管的主管道,應當采用相同口徑的管。
