                       脈沖布袋除塵器說明書



    一、概述



      脈沖布袋除塵器是我公司消化吸收同類產品 技術經改進后設計而成的小型布袋除塵器,該類除塵器是采用高壓(0.5~0.7MPa)大流量脈沖閥逐條濾袋噴吹清灰的技術,與國內其它單機相比,具有清灰動能大,清灰的 點。并且體積小,重量輕結構簡單緊湊、安裝容易、維護方便(外濾式), 用于建材、冶金、礦山、煤炭、非金屬礦粉加工等行業的含塵氣體凈化處理系統,是環保除塵的理想設備。



      二、構造及工作原理

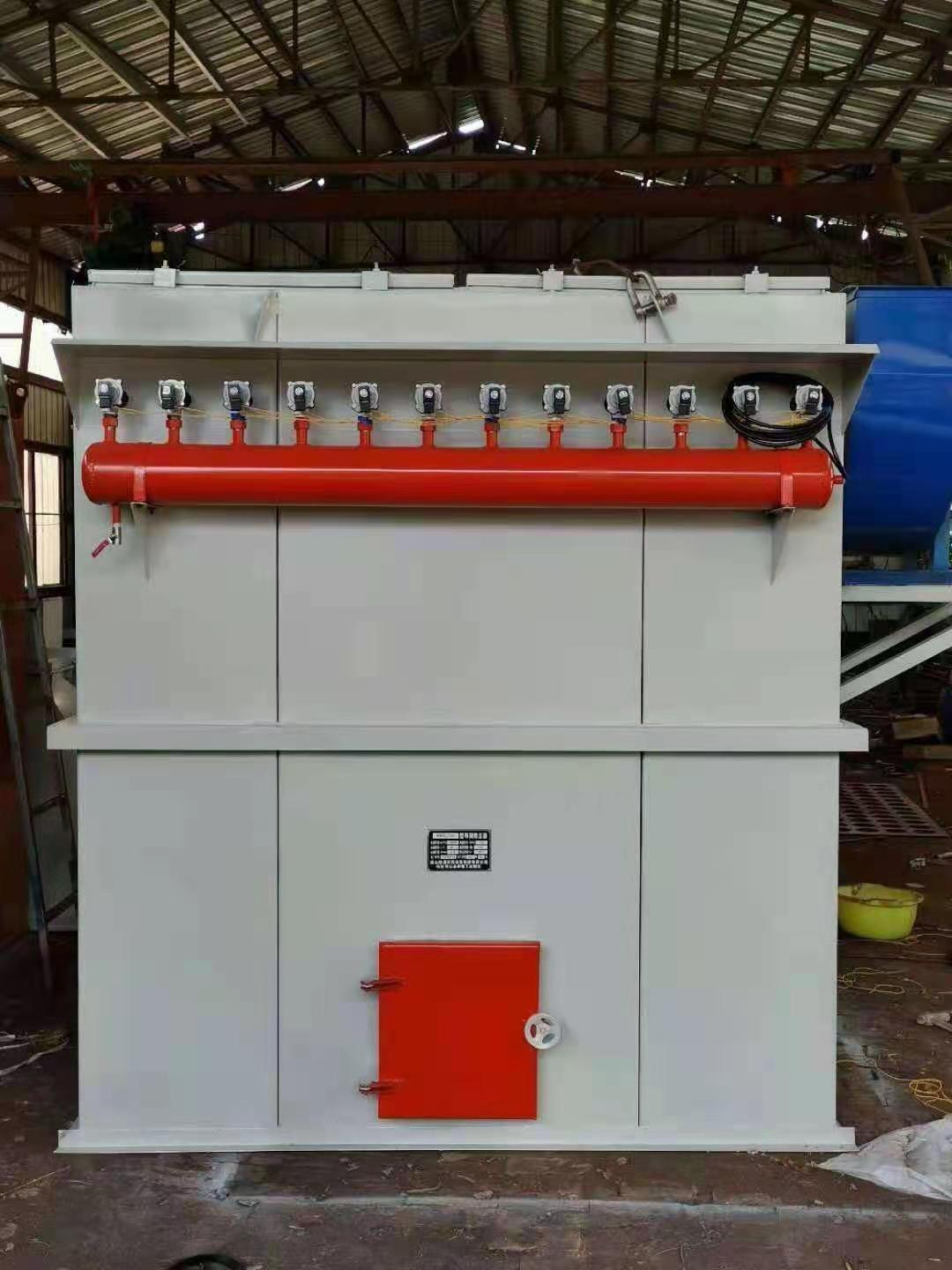

      1、脈沖布袋除塵器結構



      該設備主要有以下部分組成:



      (1)箱體:包括袋室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門、箱體設計耐壓5000Pa。



      (2)噴吹系統:包括主氣管、噴吹管、脈沖閥、控制儀。



      (3)進氣排灰部分有兩種形式:一種為標準帶灰斗式,另一種為敞開法蘭式。



      2、工作原理



      含塵氣體由進氣口進入灰斗或通過敞開法蘭口進入濾袋室,含塵氣體透過濾袋過濾為凈氣進入凈氣室,再經凈氣室排氣口,由風機排走。粉塵積附再濾袋的外表面,且不斷增加,使袋除塵器的阻力不斷上升,為使設備阻力不超過1200Pa,袋除塵器能繼續工作,需定期濾袋上的粉塵。清灰是由程序控制器定時順序啟動脈沖閥,使氣包內壓縮空氣(0.5~0.7MPa),由噴吹管孔眼噴出(稱一次風)通過文氏管誘導數倍于一次風的周圍空氣(稱二次風)進入濾袋在瞬間急劇膨脹,并伴隨著氣流的反方向作用抖落粉塵,達到清灰的目的。



      三、選型



      1、型號說明



      該除塵器有3248、64、8096、112六種規格,其中每個規格分為兩種安裝形式,以滿足不同場合的使用要求.



      2、選型參數及選型原則



      (1)布袋除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的 數值,按略小于技術性能表中的數值為原則,其相對應的除塵器型號,即為所需要的收塵器型號.



      (2)表中的耗氣量為工廠集中供氣時的情況,如單 使用空壓機時,表中的耗氣量要放大1.5倍。



      (3)壓縮空氣耗量欄中,所提出的耗氣量為該型號設備的 耗氣量。



      3、設備外形及基礎(見附圖),我公司還可根據用戶場地情況設計符合用戶要求外形的除塵器。



       四、訂貨須知



      我廠提供的產品不含除塵器三口(進氣口、排氣口、排灰口)以外的部分。如主排風機、非標管道、保溫材料、空氣壓縮機、輸送設備安裝及電線電纜等,如用戶需要,我廠可代為辦理。



      1.供貨范圍



      (1)除塵器本體一臺()



      (2)除塵器濾袋一套(含骨架等)



      (3)電氣控制柜一臺()



      (4)鎖風裝置一臺(),B型設備不含其項



      (5)壓氣系統元件一臺()



      2.服務方式



      (1)負責指導安裝,質量檢測和跟蹤,培訓崗位工人和相關技術人員。



      (2)負責調試達標。



      (3)建立長期服務網店,長期提供易損的配備件并隨時到廠為用戶解決相關問題,并提供相關技術咨詢。



      (4)如我們樣本中的定型產品不能滿足工藝要求時,可根據用戶提出的要求,對收塵器進行 殊設計制造。



      3.提供的資料



      (1)提供除塵器安裝調試說明書



      (2)提供除塵器使用說明書



      (3)提供除塵器電控裝置接線圖



      (4)提供產品合格證書
