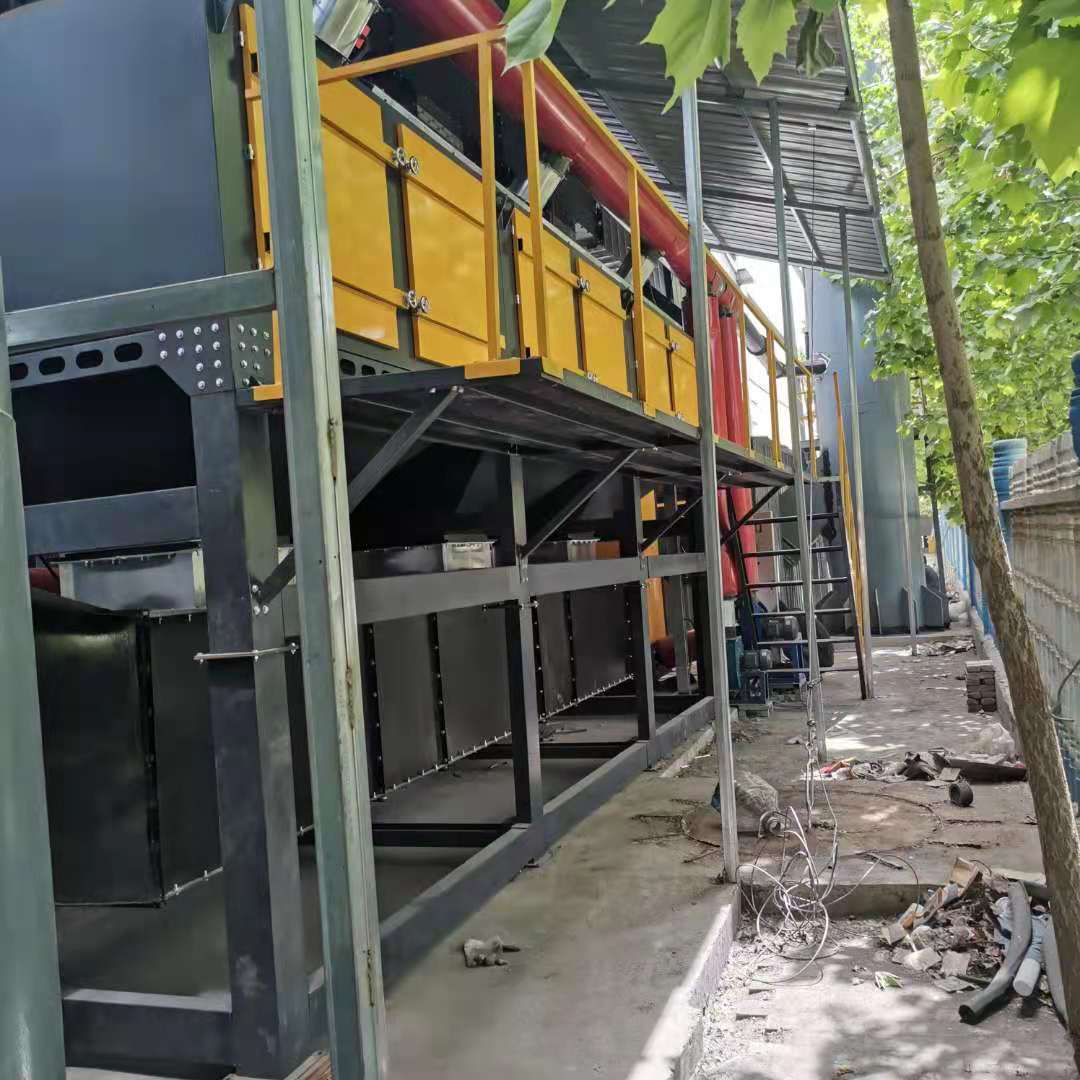

催化燃燒設備重要的幾個組成部分

設備主要由袋式過濾器、活性炭吸附床、催化燃燒脫附床、配套風機、電器控制等組成。

1.袋式過濾器

為了防止廢氣帶入少量的水氣和粉塵進入到吸附凈化裝置系統，從而使活性炭受潮和堵塞導致吸附效果降低。采用G4級玻纖過濾棉和F7級纖維過濾棉兩級過濾組合而成，具有可降解、無二次污染及可的特點，在過濾中有兩方面的作用，一對顆粒有很好的阻擋過濾效果；二是該材料具有微小孔徑（孔徑在幾十納米），過濾層容塵量大，使用壽命長。經袋式（如圖一）除塵工藝，以吸附處理系統的氣源潔凈度在以上；且過濾段上裝有壓差計（指針式如圖二），當設備內部壓差超過500Pa時，提示清理或更換過濾棉；

2.活性炭吸附床

內裝活性炭層及氣流分布器，以濃縮凈化氣體，是整個裝置個主循環的主要部件及核心工序，活性炭為堆放式裝填，更換方便。

活性炭吸附床的單床設計風量為：10000m3/h.

采用活性炭吸附材料－蜂窩狀活性炭，其與粒（棒）狀相比具有優勢的熱力學性能，低阻低耗，高吸附率等，于大風量下使用，擁有優良的吸附性能，其結構為多孔蜂窩狀，具有孔隙結構發達，比表面積大，流體阻力小等優點，該產品特別適用于大風量，低濃度工廠廢氣凈化治理，如工廠的甲醛、苯、甲苯、二甲苯等廢氣治理；目前該產品己在我國各大城市工廠批量配套使用，并部分出口至美國日本、韓國等（計算參數見表一）。

3.CO催化凈化裝置

該裝置是將濃縮的廢氣引入主要設備。廢氣經內裝加熱裝置從活性炭層中將物分離后，借助催化劑可使廢氣在較低的起燃溫度條件下，發生無火焰燃燒，并氧化分解為CO2和H2O，同時釋放出大量熱能，并由熱交換裝置置換能量，用于維持設備自燃的能源，從而達到去除廢氣中物質的方法。

20000m3/H裝機功率達到45KW;電加熱工作時間約半小時，當催化床溫度達到250～300℃時，催化燃燒床開始反應，利用廢氣反應產生的熱空氣循環使用，此時電加熱停止，不需要外加熱，單床脫附，脫附時間為4~5小時，設定時間活性炭吸附床定時自動切換脫附，內部裝填的陶瓷蜂窩體貴金屬催化劑使用壽命為10000小時。整個脫附系統采用多點溫度控制，脫附效果的穩定。

TFJF型(KMF)系列催化劑采用堇青石蜂窩陶瓷體作為載體，γ-Al2O3為載體，以貴金屬Pd、Pt等為主要活性組分，是一種新型的廢氣凈化催化劑，具有、高凈化效率、及使用壽命長等特點。

4.主排風機

循環系統的另一主要部件，引導廢氣在設定的通道中運行。

5.脫附風機

循環系統的另一主要部件，是負責將熱氣流引入吸附床脫附物，同時又將物引入催化燃燒裝置進行分解。

6.氣動和電動閥

根據工況要求，在電器控制下實現管路切換及脫附時控制整個設備脫附溫度的元件。

7.電控部分

整個設備的中心樞紐，采用PLC程序控制及HMI人機對話界面操控，各設備的正常自動運行，同時對各動力點起保護、控制、監控作用。PLC控制系統主要功能：

?具有自動、手動兩種操作方式；

?自動運行時具有連鎖功能；

?系統具有自我診斷功能；

?運行時出現的異常情況可報警及自動停機；

?控制柜面板流程可顯示運行主要參數；

?根據工藝要求改變控制參數；

?自動運行時可根據工藝條件退出運行。
