沖激式除塵器

沖激式除塵器

(1)工作原理

沖激式除塵器常與風機、清灰裝置和水位自動控制裝置組合使用。適用于凈化各種非纖維性粉塵。

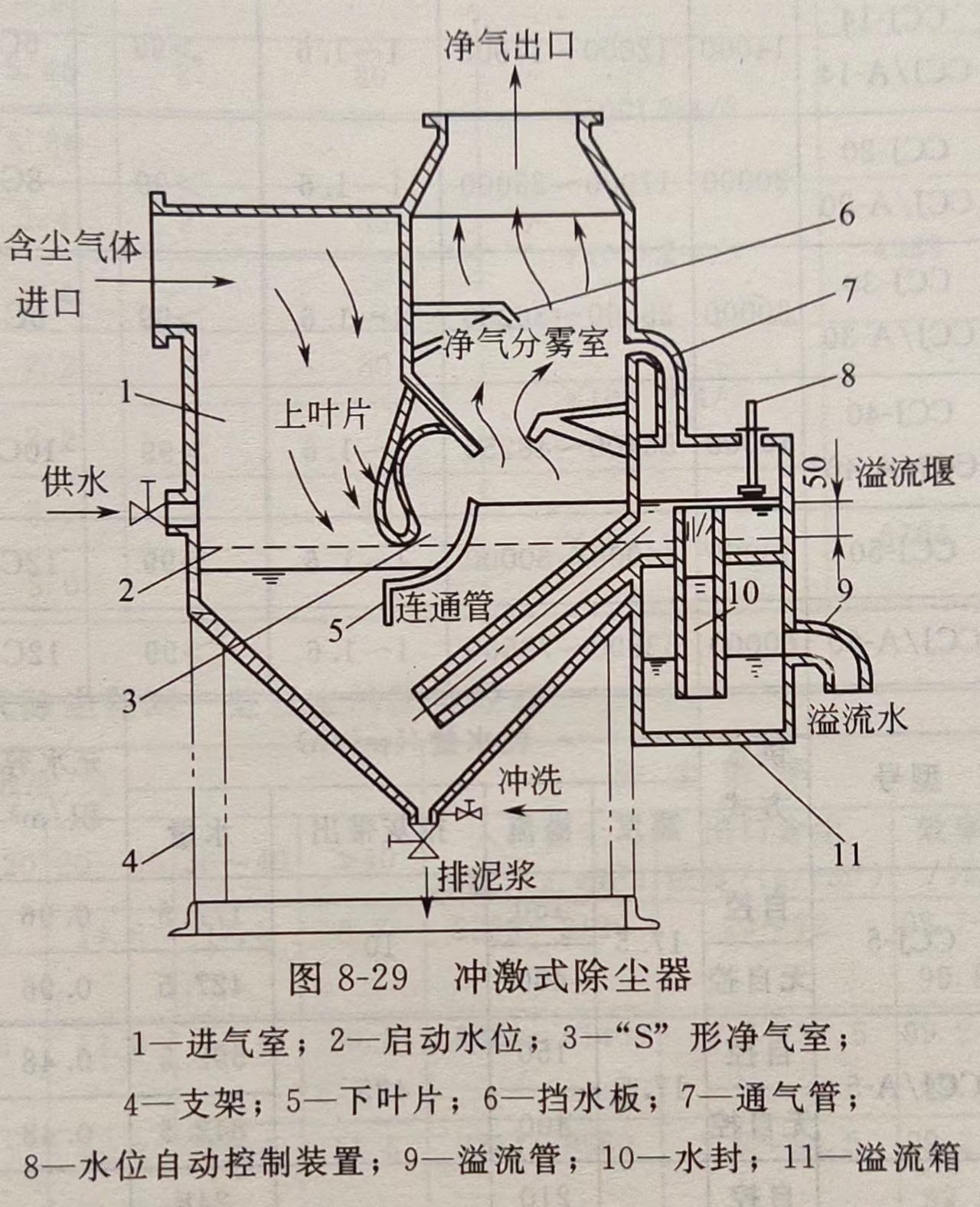

工作原理如圖8-29所示。含塵氣體由進入除塵器，氣流轉彎向下沖擊于水面，部分較大的塵粒落入水中。當含塵氣體以18～35m/s的速度通過上、下葉片間的“S”形通道時，激起大量的水花，使水氣充分接觸，絕大部分的微細塵?；烊胨?，使含塵氣體得以充分的凈化。經由“S”形通道后，由于離心力的作用，獲得塵粒的水又返回錐體。凈化后的氣體由凈氣分霧室擋水板除去水滴后經凈氣出口排出。泥漿則由錐體的排漿閥排出。新水由供水管路補充。

水位由溢流箱控制，當水位高出溢流箱的溢流堰時，水便流進水封并由溢流管排出。設在溢流箱蓋上的水位自動控制裝置能水面在3～10mm的范圍內變動，從而正常運轉。

溢流箱上部用通氣管與凈氣分霧室連通，使兩者具有相同高度的水面。

溢流箱的水是通過插入錐體的連通管連通的，以保持溢流箱水面平穩。
