液柱脫硫塔

液柱脫硫塔

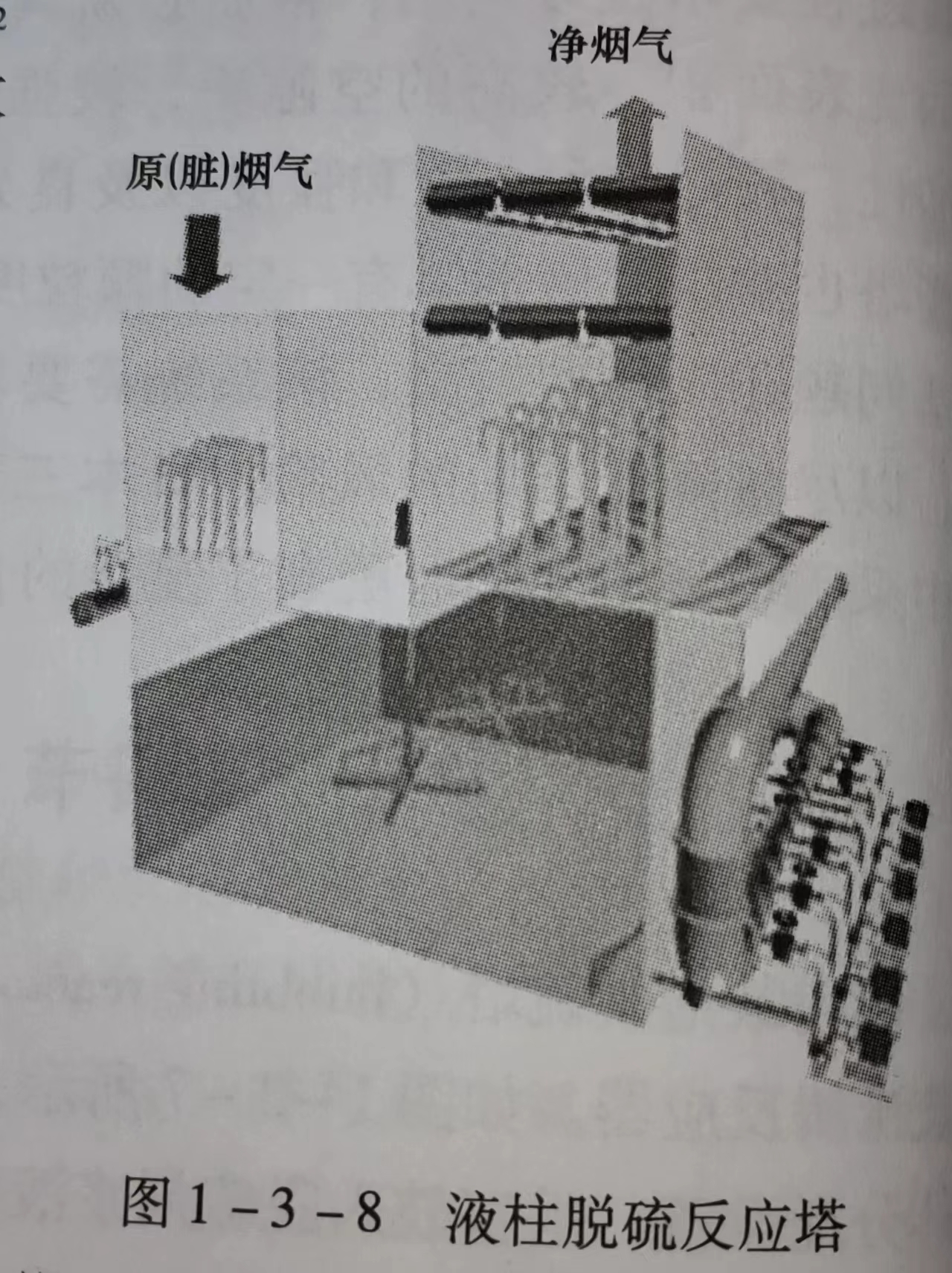

液柱塔的結構如圖1-3-8所示。煙氣從脫硫反應塔的下部徑向進入反應塔，煙氣在上升的過程中與脫硫劑循環液相接觸，其中的SO2與脫硫劑發生反應而除去。脫硫后的煙氣經過gaoxiao除霧器，除去其中的液滴和細小漿滴，然后從脫硫反應塔排出進入氣一氣交換器或煙囪。脫硫劑循環液由布置在煙氣入口下面的噴嘴向上噴射，液柱在達到zui高點后散開并下落。在漿液噴上并落下的過程中，能夠形成gaoxiao率的氣液接觸。

和鼓泡塔一樣，該方法對煙氣含塵濃度要求不高，而且此方法本身還具有比較高的粉塵脫除率。當用戶要求石膏副產物的純度時，則需要和gaoxiao除塵器相搭配。由于液柱塔采用了空塔液柱噴射方式，噴頭孔徑大，因此不易堵塞，而且系統能夠在比較大的范圍內調節，因此對控制水平和脫硫劑粒度要求不高。

日本三菱公司在重慶珞璜電廠二期2臺360MW燃煤機組和山東濰坊化工廠的燃煤發電機組中采用了液柱塔。
