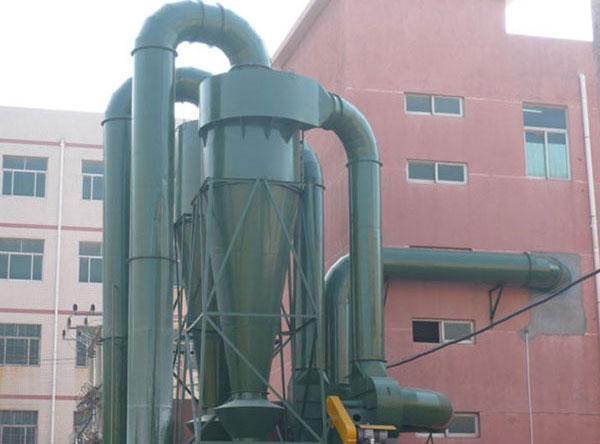

XNX型旋風除塵器

XNX型旋風除塵器

XNX型旋風除塵器是一種干式 除塵器,是利用纖維編制物制作的袋式過濾元件來捕集含塵氣體中固體顆粒物的除塵裝置。
產品詳情:

XNX型旋風除塵器的特點:

XNX型旋風除塵器是一種干式   除塵器,是利用纖維編制物制作的袋式過濾元件來捕集含塵氣體中固體顆粒物的除塵裝置。

XNX型旋風除塵器由筒體、錐體、進氣管、排氣管和卸灰管等組成,旋風除塵器的工作過程是當含塵氣體由切向進氣口進入旋風分離器時氣流將由直線遠東變?yōu)橹車\(yùn)動,旋轉氣流的絕大部分沿器壁自圓筒體呈螺旋形向下、朝錐體流動,通常稱此為外旋氣流。含塵氣體在旋轉過程中產生離心力,將相對密度大于氣體的塵粒甩向器壁。塵粒一旦與器壁接觸,便失去徑向慣性力而靠向下的動量和向下的重力沿壁面下落,進入排灰管。旋轉下降的外旋氣體到達錐體時,因圓錐形的收縮而向除塵器靠攏。根據“旋轉矩”不變?cè)恚淝邢蛩俣炔粩嗵岣?,塵粒所受離心力也不斷加強。當氣流到達錐體下段某一位置時,即以同樣的旋轉方向從旋風分離器中部,由下反轉向上,繼續做螺旋性流動,即內旋氣流。   后凈化氣體經排氣管排出管外,一部分未被捕集的塵粒也由此排出。

XNX型旋風除塵器氣流中的少部分氣流沿簡體內壁旋轉向上,到達上蓋后又繼續沿出口管外壁旋轉下降,   后到達出口管下端附近被上升的氣流帶走。通常把這部分氣流稱為上旋渦。隨著上漩渦,將有少量細顆粒物被內旋渦向上帶走。同樣,在混流區內也有少部分細顆粒物被內漩渦向上帶起,并被部分帶走。

XNX型旋風除塵器為牛角彎體椎斜底型除塵器,入口含塵濃度應低于50克/m3,入口速度不小于18米/秒,粉塵微粒不大于1毫米,適用于一般工業通風除塵系統,工業尾氣中處重物料回收,如冶金、電力、機械加工、石油化工、建材等部門,再加適當內稱后,可用于磨損較大或有腐蝕性的場合,但不能用粘性粉塵。

XNX型旋風除塵器作用原理是塵粒在繞過濾布纖維時因慣性力作用與纖維碰撞而被攔截。旋風除塵器細微的塵粒(粒徑為1微米或   小)則受氣體分子沖擊(布朗運動)不斷改變著運動方向,由于纖維間的空隙小于氣體分子布朗運動的自由路徑,塵粒便與纖維碰撞接觸而被分離出來。

XNX型旋風除塵器工作過程與濾料的編織方法、纖維的密度及粉塵的擴散、慣性、遮擋、重力和靜電作用等因素及其清灰方法有關。濾布材料是布袋除塵器的關鍵,性能良好的濾布,除特定的致密度和透氣性外,還應有良好的性、耐熱性及較高的機械強度。耐熱性能良好的纖維,其耐熱度目前已可達到250—350℃。

XNX 型旋風除塵器的型號參數表:

型號規格速度(m3/s)處理風量(m3/h)阻力
(kg/m3)
效率%外型尺寸
(a×b×c)
(mm)400
重量
XNX-?40018-167600-93055-16790-951310×554×100065
XNX-?500630-14501310×554×100070
XNX-?6001350-28401610×689×1250145
XNX-?7001830-28402212×918×1740190
XNX-?8002400-37402514×1048×1990242
XNX-?9003020-47002815×1178×2247308
XNX-?10003740-58403114×1310×2496478
XNX-?11004540-70503420×1440×2750576
XNX-?12005380-83803716×1670×2994678
