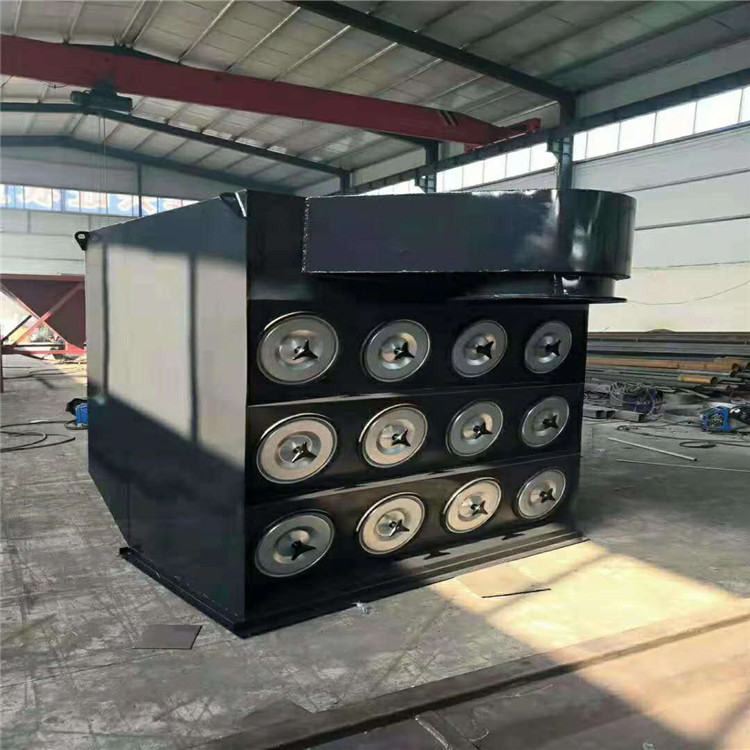

小型濾筒除塵器的結構及原理

小型濾筒除塵器是一種新型的脈沖式過濾除塵設備，具有凈化、外形尺寸小、過濾面積大、過濾作用好、壓力損失小、濾筒運用壽命長、裝置修理方便、可連續運用等特色。廣泛適用于鑄鐵件的車間打磨、電焊、噴砂、粉末投放、鉆孔、玻璃加工作業等。

小型濾筒除塵器結構：

包括：機組結構、箱體面板、濾筒、脈沖清灰組織、風機及電機、集塵抽屜和操控保護系統等，其間要點計算了風機的重要參數即風機全壓，為風機的選型供給了根據。

小型濾筒除塵器組成及原理：

脈沖式濾筒除塵器設有進風口、濾筒、出風口、氣包、脈沖操控儀、噴吹閥、噴吹管等，濾筒是由聚脂纖維折疊、卷制而成，其下端封閉，上端中間正對噴吹管下口。含塵氣體由進風口進入除塵器后，氣流速度減慢，粗顆粒脫離氣流沉降到集塵室內，細微粉塵隨氣流穿過濾筒時被阻于濾筒外表面，潔凈氣體由出風口排出；當濾筒表面灰層較厚時，脈沖操控儀宣布指令敞開脈沖閥，氣包內的壓縮空氣經噴吹管高速噴出，一起誘導數倍于噴發氣量的周圍空氣進入濾筒，并由內而外射出，將濾筒外表面的粉塵吹下落入集塵器內，后由放灰斗排出。除塵器清灰采用脈沖噴吹方法，既做到了清灰，又不傷害濾筒，使濾筒運用壽命得以。清灰過程由脈沖操控儀自動操控，可采用壓力差操控或時刻操控。

濾筒式除塵器主要針對治理焊接和切割時產生在空氣中懸浮對人體的細小金屬顆粒而設計的。因采用了效果良好的阻燃濾筒可配置萬向除塵臂，因而這種除塵器具有壽命長和等特點。
