  • 除塵器配件刮板輸送機的相關介紹

    發布時間:2022-01-14 作者:碩德環保

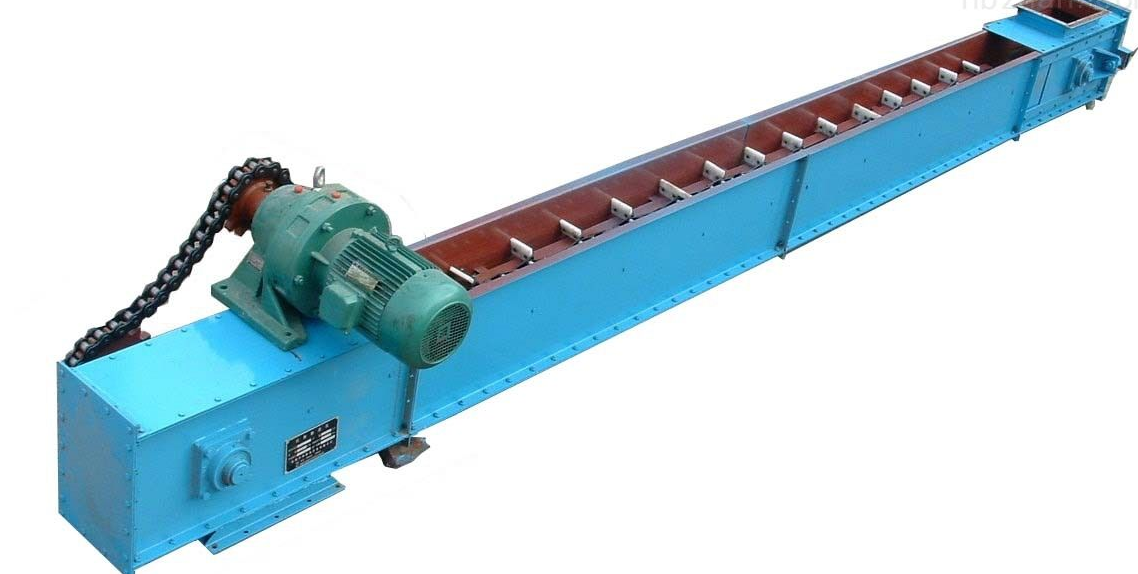

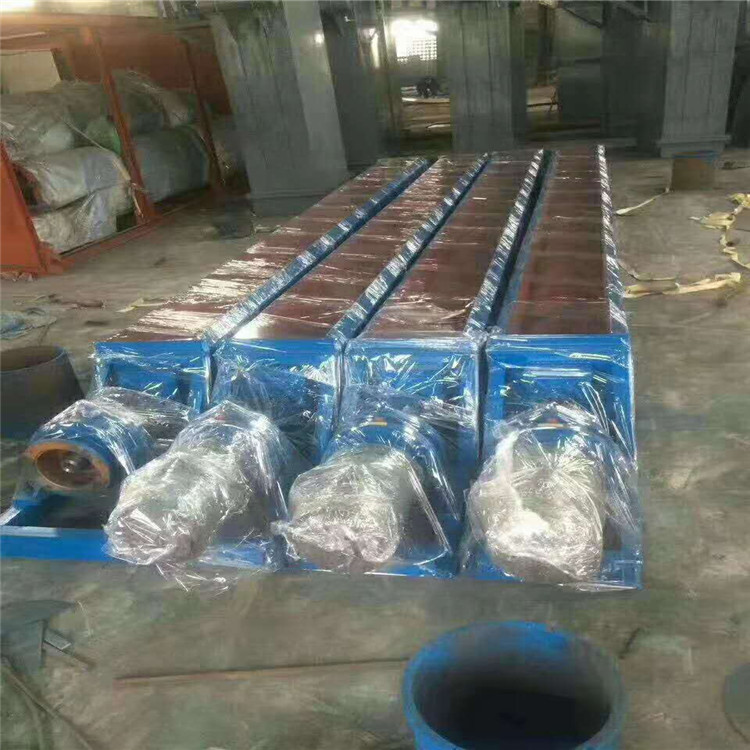

    埋刮板輸送機



    埋刮板輸送機是一種輸送散料(粉狀、小顆粒狀和小塊狀粉體物料)的連續運輸設備,也是除塵設備常用的輸送機械。在輸送過程中,刮板鏈條埋于被輸送物料之中,故而稱“埋刮板輸送機”。



    它是由頭部驅動裝置、尾部拉緊裝置、中間殼體、封閉斷面的機槽、進出料口及利板鏈條等組成。



    一、工作原理



    刮板鏈條全埋在物料之中,即所運輸的物料層高度均高于刮板及鏈條的高度,故可視為高物料層運輸,原理為3點:



    1) 物料受到刮板、鏈條在運動方向的推力,當料層之間的內摩擦力大于物料與輸送機槽壁及槽底,刮板鏈與槽底間的總外摩擦力,刮板間距內的物料達到平衡狀態時,物料將隨著刮板鏈一起運移。



    2) 要輸送機正常運輸,即所運的物料與刮鏈近似同步整體運移,刮板的間距小于間距;物料層高度小于整體運移,刮板的間距小于整體位移時高度,否則物料會發生拉層和料面埸陷,影響運輸能力。



    速度選取對物料做整體運移的極了發高度不很明顯,這就是正常運輸。



    3) 垂直輸送時,由于物料的起拱特性,物料上的作用力有刮板鏈條在運動方向的推力,橫向側壓力而產生的內摩擦力,下部不斷給料對上部物料的推移力;當這些作用力大于物料和槽壁間的外摩擦力及物料自身的重量時,物料就隨刮板鏈條向上輸送。由于刮板鏈條在運動中有振動,料拱會時而破壞,時而形成,使物料在輸送過程中對于鏈條產生和中滯后現象,影響輸送速度。



    二、特點與應用



    設備簡單、重量較輕、體積小、密封好、安裝維修比較方便,可多點加料、多點卸料,工藝布置較靈活,可水平、傾斜、垂直提升輸送,能輸送飛揚性、有毒、高溫、易爆易燃的物料,因殼體是封閉的,可以工作條件,防止環境污染。但對輸送物料有下列要求:



    1P01.8t/m3;



    2) 黏結性以用手捏團后能松散為度;



    3) 輸送物料溫度t80℃,型采用措施;



    4) 對物料粒度要求:



    不宜碎的物料 ,適宜的粒度 粒度不超過10%



    水平輸送 B B



    小于 40 小于20



    垂直輸送 B B



    小于 60 小于30



    B為機槽寬度,mm.



    5) 不宜輸送磨琢性很大的如焦炭、全鋼砂;不宜輸送腐蝕性很大的如結晶尿素;不宜輸送黏附性大的如鑄鋼型砂;不宜輸送腐蝕性很大的如結晶尿素;不宜輸送黏附性大的如鑄鋼型砂;不宜輸送堅硬的如鋼渣、卵石。



    6) 勿“浮鏈”或“漂鏈”。輸送物料時,鏈條浮于輸送物料之上的現象;1)物料容重大且粒度所占比例高;2)細粒狀或粉塵狀物料含水率較高而易于黏附;3)輸送機太長等均容易出現“浮鏈?!贝蠖鄶滴锪系某S霉伟彐湕l線速度υ≤0.2m/s.



    三、結構特點



    1.機型



    常用的有SMS(水平)、CMS型(垂直)ZMS型(Z型)3種。



    2.刮板鏈條



    刮板鏈條是埋刮板輸送機的主要部件,是物料牽引件也是承載件,與物料的輸送效果有很大的關系。



    1)鏈條的種類。埋刮板輸送機的鏈條有鍛造鏈、雙板鏈、套筒滾子鏈、滾子鏈及鑄造鏈等,其中鍛造鏈和雙板鏈常被采用。



    1)鍛造鏈。鍛造鏈是通過模鍛成型后,用鉆、銑等機械加工制成鏈桿,再用銷軸連接而成。這種鏈條的優點是結構笑意,使用,對物料適應性強,而且鏈桿的各斷面可進行等強度設計,所以在相同強度和相同節距下,鍛造鏈的重量比其他型號式的鏈條都輕。其缺點是對壓設備有要求,并要制備模具和花費較多的機械加工量,價格也較貴。



    2)雙板鏈。雙板鏈由兩塊鋼板沖壓成形后,用焊接或鉚接成一鏈桿,再用銷軸連接而成。這種鏈條的特點是使用中,制造簡單,價格便宜,所以廣泛采用,尤其是大節距的。



    3)套筒滾子鏈。套筒滾子鏈由內外鏈板、銷軸、套筒和滾子等零件裝配而成。這種鏈條的優點是在鉸接處單位面積的壓強低,不易磨損,使用壽命較長。其缺點是物料容易進入套筒和滾子的縫隙中,鏈節不靈活,嚴重時鏈節就轉不動;另外這種鏈條的制造工藝較復雜,加工精度要求較高,價格較貴。


    3.刮板



    1)刮板形式:刮板由A3我扁鋼、圓鋼、方鋼或角鋼制成,然后與鏈條焊接,其基本形式和代號介紹如下:



    1)水平輸送用的刮板型式及代號(T1形,T2型,U1形,U2型等)



    2)垂直輸送用的刮板型式及代號(V形,V1形,O形,O1形等)



    2)刮板的選擇:刮板型式的選擇與物料性能、機槽規格及工藝要求有關,刮板形式設計得恰當與否直接影響到物料的輸送效果。



    1)對輸送性能較好的一般物料,可選用結構較簡單的刮板形式,如T1形,V形等。



    2)對懸浮性和流動性大的物料或在大機殼中輸送時,應選用結構比較復雜的刮板形式,以縮小刮板的內空面積,增大物料的內摩擦力。



    3)對黏附性較大的物料,為了減少在輸送過程中物料與刮板表面的黏附而造成卸料和清掃刮板的困難,宜采用結構簡單的刮板形式。



    4)對于塊狀物料,因物料間相互推移性能較好,可選用結構較較簡單的刮板形式。



    5)對輸送密謀較大的的物料和選用大機槽時,為刮板的強度和剛性,須采用斜撐的刮板形式。



    6)刮板的節距一般與鏈條節距相同。刮板斷面,水平型輸送機一般用扁鋼,垂直型輸送機一般用圓鋼和方鋼等。



    7)刮板的內外向。埋刮板輸送機的刮板布置有內向和外向兩種形式。



    在彎道處,外向刮板是鏈條和彎道襯板直接接觸,而內向刮板是刮板和彎道襯板逐點接觸,所以外向刮板運轉較平穩,噪聲小,但磨損較大。內向刮板在彎道處,刮板處于縣浮狀態,扭曲較大,因此要特別注意刮板的剛性和焊接質量。



    從物料的適應性方面看,對于密實性大和易碎的物料,宜采用內向刮板。對于煤和煤渣,一般采用內向刮板的多。



    從卸料來說,一般外向刮板較內向刮板好,但內向刮比外向刮板容易安裝刮板清掃裝置。
